Буровой станок

CM 785

Эргономичная конструкция, выдающаяся производительность.

Высокопроизводительная модификация с погружаемым пневмоударником CM 785 предназначена для бурения отбойными молотками 4" и 5" спрессованных пород и известковых материалов или для горных работ. Простая конструкция прямого привода ротора обладает несколькими крутящими моментами, что дает преимущества в случае высокой скорости проходки. Жесткая конструкция CAT C13 Tier III обеспечивает необходимую мощность и легкость в обслуживании.

Основные преимущества:

  • Улучшенная, зарекомендовавшая себя система подачи, которая оптимизирует производительность перфоратора.
  • Эффективное бурение в наиболее сложных условиях благодаря высокому крутящему моменту и использованию воздуха.
  • Проверенная и удобная в обслуживании гидравлическая система управления.
Технические характеристики
Рекомендуемый диаметр скважин
Рекомендуемый 110-165 мм 45/16''- 6 1/2''
Погружной пневмоударник 102-127 мм 4'' - 5''
Диаметр буровой трубы 89-102 мм 3 1/2''- 4''
Длина буровой трубы 4 м 13' 1 1/2''
Максимальная глубина скважины 39,4 м 129 фт
Компрессор
Тип двухступенчатая центробежная винтовая установка
Рабочее давление: 24 бар 350 фунтов/кв. дюйм
Производительность 405 л.с. 862 куб. фт/мин
Двигатель
Дизельный двигатель Caterpillar CAT C13, соответствие уровню III
Вращение со скоростью 1 800 оборотов в минуту 328 кВт 440 л.с.
Топливный бак
Емкость 568 л
 150 галлон (США)
Устройство подачи
Общая длина податчика 6579 мм 21'7''
Ход податчика 4293 мм 14'1''
Протяжённость подачи 1150 мм 45.3''
Макс. скорость податчика 0,88 м/с 174 фт/мин
Макс. усилие подачи 34,5 кН 7 750 фунт-сил
Перемещение
Макс. скорость перемещения 3,2 км/ч 2 миль/ч
Тяговое усилие 125,4 кН 28 192 фунт-сил
Осцилляция гусениц ±10 град
Клиренс 432 мм 17''
Гидравлическое поворотное устройство
Макс. скорость 0-80 об/мин
Максимальный крутящий момент бурения 4 236 Нм 3 125 фт, фунт сил
Макс. крутящий момент 6 100 Нм 4 500 фунт, фунт сил
Габаритные размеры для транспортировки
Масса без упаковки 22700 кг 50 000 фунтов сил
Ширина 2 570 мм 8'5''
Короткий шланг для передачи
Длина 10680 мм 35''1/2'
Высота 3300 мм 10'8''
Передача минимальной высоты
Длина 10820 мм 35''6'
Высота 3070 мм 10'1''

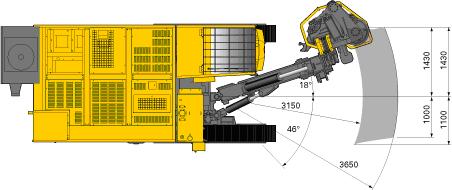

Рабочая зона
