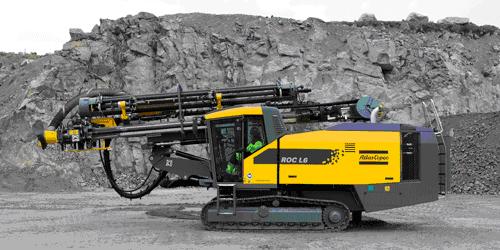

ROC L6(25) и L6(30) - это высокопроизводительные
машина на гусеничном ходу с погружным пневмоударником для открытых
разработок мягких и твердых пород и пород средней твердости.
Эти модели обладают винтовыми компрессорами высокого давления
Atlas Copco, которые на полной мощности поставляют сжатый воздух
с давлением 25 и 30 бар. Благодаря мощным дизельным двигателям
CAT C11 и CAT C13 модель ROC L6 демонстрирует не только свою
силу, но и экономность.
Основные преимущества:
-
Производительность этих машин значительно превышает производительность обычных установок, использующих погружные пневмоударники
-
Возможности пневмоударника эффективно используются благодаря уникальной цилиндровой системе подачи
-
Транспортная конфигурация установки делает ее идеальной для работы в одном или нескольких направлениях
|
Технические характеристики
|
| Рекомендуемый диаметр скважин ROC L625 |
| COP 34, COP 44 |
95-130 мм |
3 5/8''-5 1/8'' |
| Глубина скважины |
45 м |
148' |
| Двухступенчатый винтовой компрессор Atlas
Copco XRX 10 |
| ROC L6(25) |
| Макс. рабочее давление |
25 бар |
363 фунтов/кв. дюйм |
| Производительность |
295 л/с |
625 куб. фт/мин |
| ROC L6(30) |
| Макс. рабочее давление |
30 бар |
435 фунтов/кв. дюйм |
| Производительность |
354 л/с |
729 куб. фт/мин |
| Двигатель |
| ROC L6(25) |
| Дизель с турбонаддувом для привода бурильного
станка, CAT C11 |
| Вращение со скоростью 1 800 оборотов в минуту
|
287 кВт |
440 л.с. |
| ROC L6(30) |
| Дизель с турбонаддувом для привода бурильного
станка, CAT C13 |
| Вращение со скоростью 1 800 оборотов в минуту
|
328 кВт |
500 л.с. |
| Топливный бак |
| Емкость |
760 л |
201 галлон (США) |
| Устройство подачи |
| Общая длина податчика |
11 560 мм |
38' |
| Ход податчика |
5 400 мм |
17'7'' |
| Протяжённость подачи |
1 900 мм |
6'3'' |
| Макс. скорость податчика |
0,9 м/с |
177 футов в минуту |
| Макс. усилие подачи |
40 кН |
8 992 фунт-сил |
| Перемещение |
| Макс. скорость перемещения |
3,5 км/ч |
2,2 миль/ч |
| Тяговое усилие |
166 кН |
37 310 фунт-сил |
| Осцилляция гусениц |
±10 град |
|
| Клиренс |
405 мм |
16'' |
| Габаритные размеры для транспортировки |
| Вес (без опциональных принадлежностей) |
21700 кг |
47900 фунтов |
| Длина |
10700 мм |
35'1'' |
| Высота |
3200 мм |
10'6'' |
| |
|
|

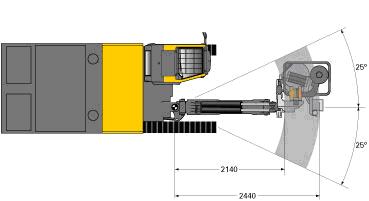

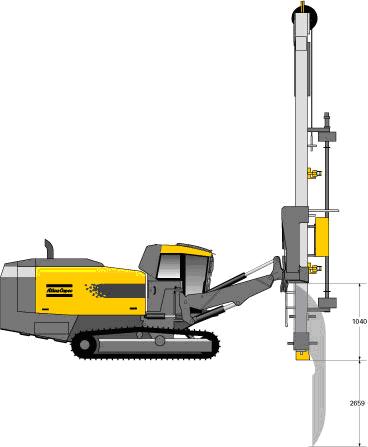

Рабочая зона
|
|
|
|
|
