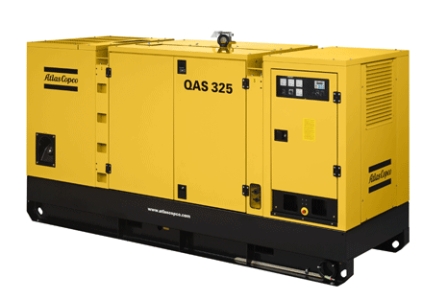

Дизель-генератор
оборудован прочным всепогодным (класс IP54) шумопоглощающим
кожухом, изготовленным из холоднокатаной оцинкованной стали
и окрашенным порошковым методом с последующей термообработкой,
предотвращающим коррозию, и может быть установлен вне помещения
при любых погодных условиях с уклоном до 15 градусов от горизонтали
в любом направлении. Специальный фундамент не требуется. Двигатель
и генератор переменного тока соединены соосно и закреплены на
мощной стальной раме при помощи виброизоляторов.
Панель управления
Панель управления,
установленная на агрегате, оборудована тремя амперметрами, вольтметром
с селекторным переключателем фаз, тахометром/частотомером, манометром
смазочного масла, термометром охлаждающей жидкости, указателем
уровня топлива, лампой освещения, а также счетчиком моточасов,
4-полюсным защитным автоматическим выключателем на выходе генератора
и распределительной клеммной колодкой для подключения силовых
кабелей, блоком управления и кнопкой аварийного останова.
Дизель-генератор
оборудован
дизельным четырехтактным шестицилиндровым двигателем Volvo Penta
TAD941GE (Швеция);
синхронным бесщеточным генератором переменного тока Mecc Alte
ECO38 3L/N (Италия), допускающим 300%-ную перегрузку в течение
20 секунд;
защитным реле утечки на "землю" с диапазоном регулировки
0,025…25 А;
системой водяного охлаждения с мощным осевым вентилятором;
системой фильтрации топлива с предварительным влагоотделением;
автоматическим регулятором напряжения по 3-м фазам с точностью
регулировки ± 1 %;
электронным регулятором скорости вращения (частоты) с точностью
регулировки ± 0,25 %;
встроенным запирающимся топливным баком емкостью 530 литров;
разъемом для подключения к внешнему топливному баку;
дренажным масляным шлангом и дренажным шлангом для охлаждающей
жидкости;
системой шумоглушения, обеспечивающей уровень шума 71 дБА на
расстоянии 7 метров при 75% нагрузке;
металлическим штырем для заземления генератора при работе в
полевых условиях;
системой предпускового подогрева;
системами защиты по высокой температуре охлаждающей жидкости,
низкому давлению масла, высокой скорости вращения и падению
напряжения.
Дизель-генератор
нормирован по следующим режимам эксплуатации:
Аварийный (LTP)
Limited Time Power (согласно ISO 8528-1) означает, что генератор
способен работать на номинальной мощности (с переменной нагрузкой)
максимально 500 часов в год, но не более 300 часов непрерывно.
Перегрузки не допускаются.
Непрерывный на переменную мощность (PRP)
Prime Power (согласно ISO 8528-1) означает, что генератор способен
работать на 80% номинальной мощности (с переменной нагрузкой)
неограниченное число часов в год (с перерывами на регламентное
техобслуживание). Допускается 10%-ная перегрузка в течение 1
часа из каждых 12 рабочих часов.
| Мощность
в режиме PRP при 50 Гц |
325,0кВА
/ 260 кВт
|
|
| Мощность
в режиме LTP при 50 Гц |
360,0кВА
/ 289,0 кВт
|
|
| Коэффициент
мощности (cos Ф) |
0,8
|
|
| Номинальный
ток при 400 В |
469,0
А
|
|
ДвигательДизельный
марки
|
Volvo
Penta TAD941GE
|
|
| Число
цилиндров |
6
|
|
| Расположение
цилиндров |
рядное
|
|
Охлаждение
|
жидкостное
|
|
| Номинальная
мощность при 50 Гц |
280,0
кВт
|
|
| Скорость
вращения при 50 Гц |
1500
об/мин
|
|
| Рабочий
объем цилиндров |
9,36
л
|
|
| Расход
топлива на 100% / 0% мощности |
56,8
/ 6,3 л/ч
|
|
| Удельный
расход топлива |
0,219
л/кВтч
|
|
| Топливная
автономность при 100% нагрузке |
7,2 ч
|
|
| Максимальный
расход масла при 100% нагрузке |
34
г/ч
|
|
| Емкость
масляной системы |
30,0 л
|
|
| Емкость
системы охлаждения |
41,0 л
|
|
| Подача
топлива в камеру сгорания |
прямой
впрыск
|
|
| Пуск
двигателя |
электростартер
|
|
| Электрическая
система |
24
В
|
|
| Соответствие
стандартам по содержанию вредных веществ в выхлопе |
EURO
II, EURO III, TA-Luft 4000
|
|
| Генератор |
|
|
| Переменного
тока |
Mecc
Alte ECO 38-3L/N
|
|
| Класс
изоляции обмоток |
Н
(высший)
|
|
| Напряжение
|
400
В
|
|
Перегрузочная
способность по току
|
300%
в течение 20 с
|
|
| Число
выводов |
12
|
|
| Способность
мгновенного приема нагрузки |
65%
|
|
| Уровень
звуковой мощности |
98 дБА
|
|
| Уровень
звукового давления на 7 м |
71,0дБА
|
|
| Диапазон
рабочих температур без подогрева ОЖ |
-
18 ... + 50° С
|
|
| Диапазон
рабочих температур с подогревом ОЖ |
- 25 ... + 50° С
|
|
| Высота
над уровнем моря |
0
... 4000 м
|
|
| Относительная
влажность воздуха |
0
... 100%
|
|
| Габаритые
размеры, (Д х Ш ), мм |
3955-
1431
|
|
| Высота со стандартным топливным баком |
2128
мм
|
|
| Вес
сухой со стандартным топливным баком |
3851кг
|
|
| Вес
рабочий со стандартным топливным баком |
4240кг
|
|
